前言

最近开始玩嵌入式,看到 iceasy 在做样品评测活动就申请了一片,这里记录一下点灯和点 1602 LCD 屏的过程。

一、资源下载与环境搭建

先去 RISC-V 下载专区,下载 《GD32VW553-IOT开源硬件下载资料》条目后的一个打包下载。

这篇文章中只用到以下文件:

  • GD32VW553-IOT开源硬件下载资料/应用软件/GD32AllInOneProgrammer_win_V4.2.10.28180.7z -> 串口下载工具。
  • GD32VW553-IOT开源硬件下载资料/应用软件/GD32EmbeddedBuilder_v1.4.12.28625.7z -> GD32 基于 Eclipse 制作的集成 ide,内置了 RISC-V 编译器和 GD32VW553-IOT 的硬件库支持。

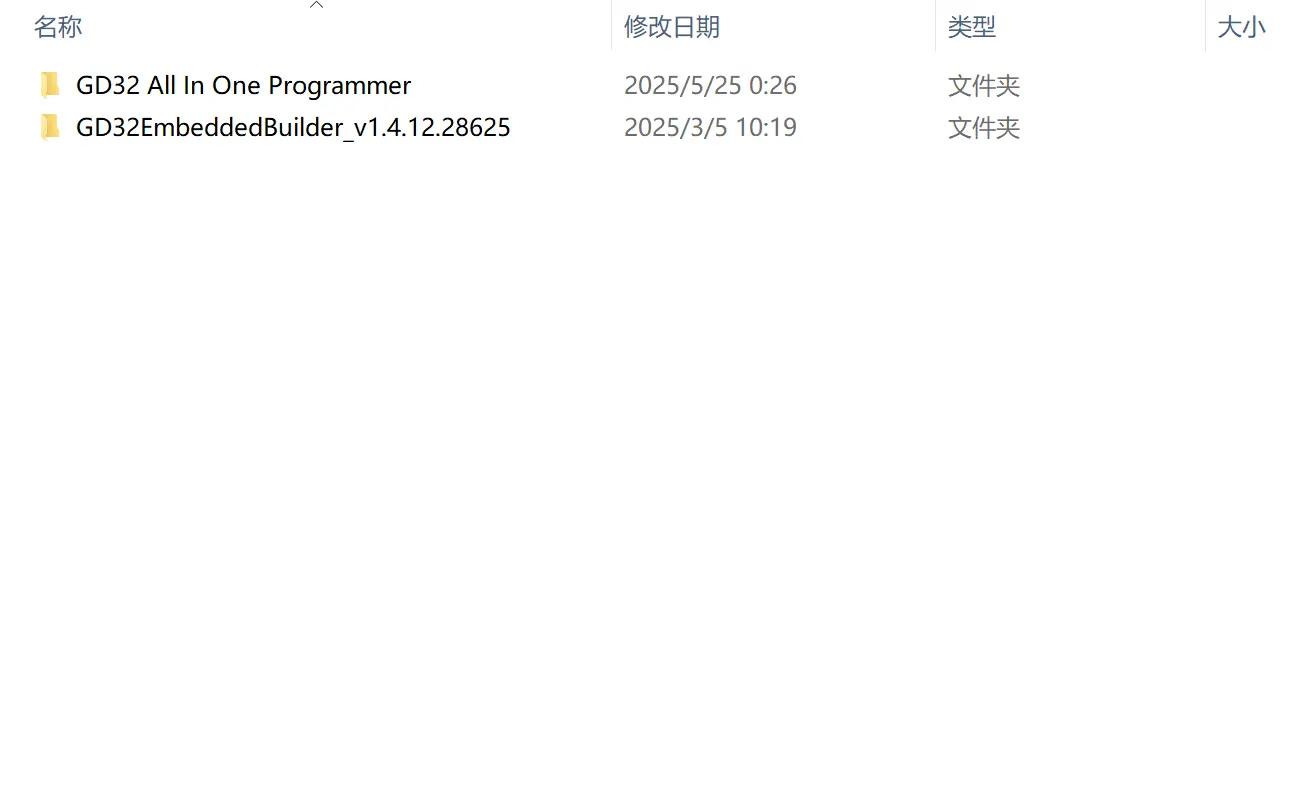

解压即可完成搭建。

unzip

二、使用 GD32EmbeddedBuilder 创建默认点灯项目

建议参考 样片外观及GPIO测评

也没什么好写的就是简单步骤:

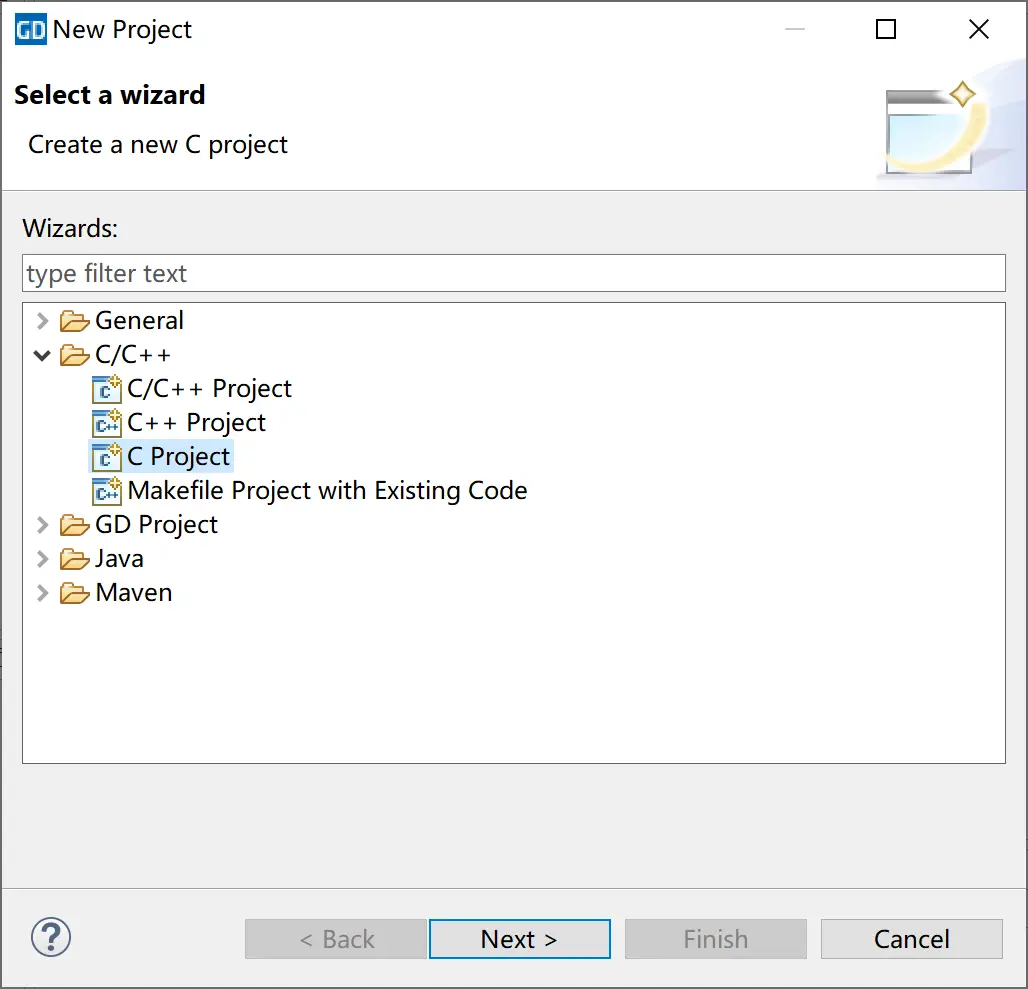

  1. 新建一个 c 项目。

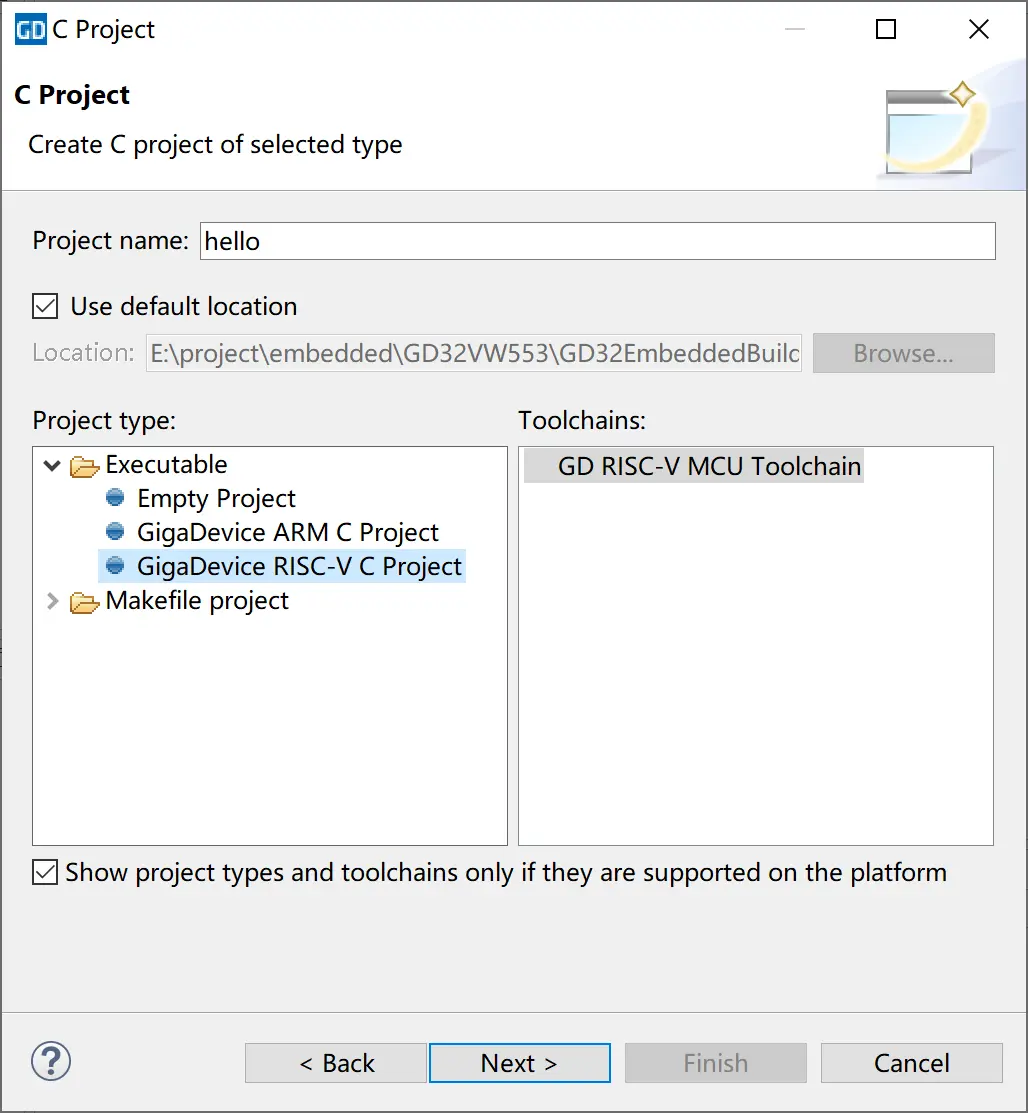

  2. 填写项目名称,选择为 RISC-V 编译环境。

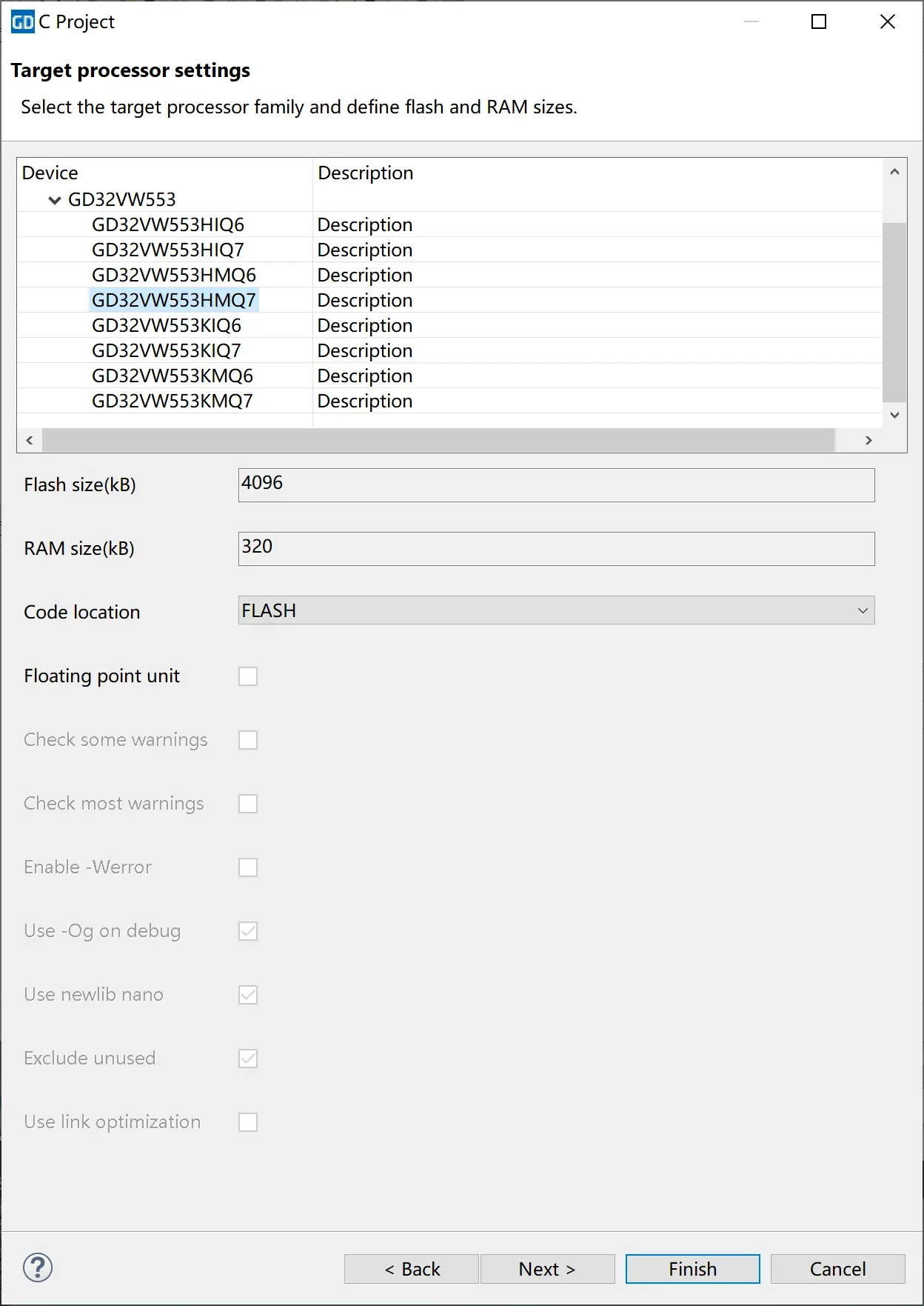

  3. 选择 GD32VW553HMQ7 芯片型号。

完成后就会有一个默认点灯的程序

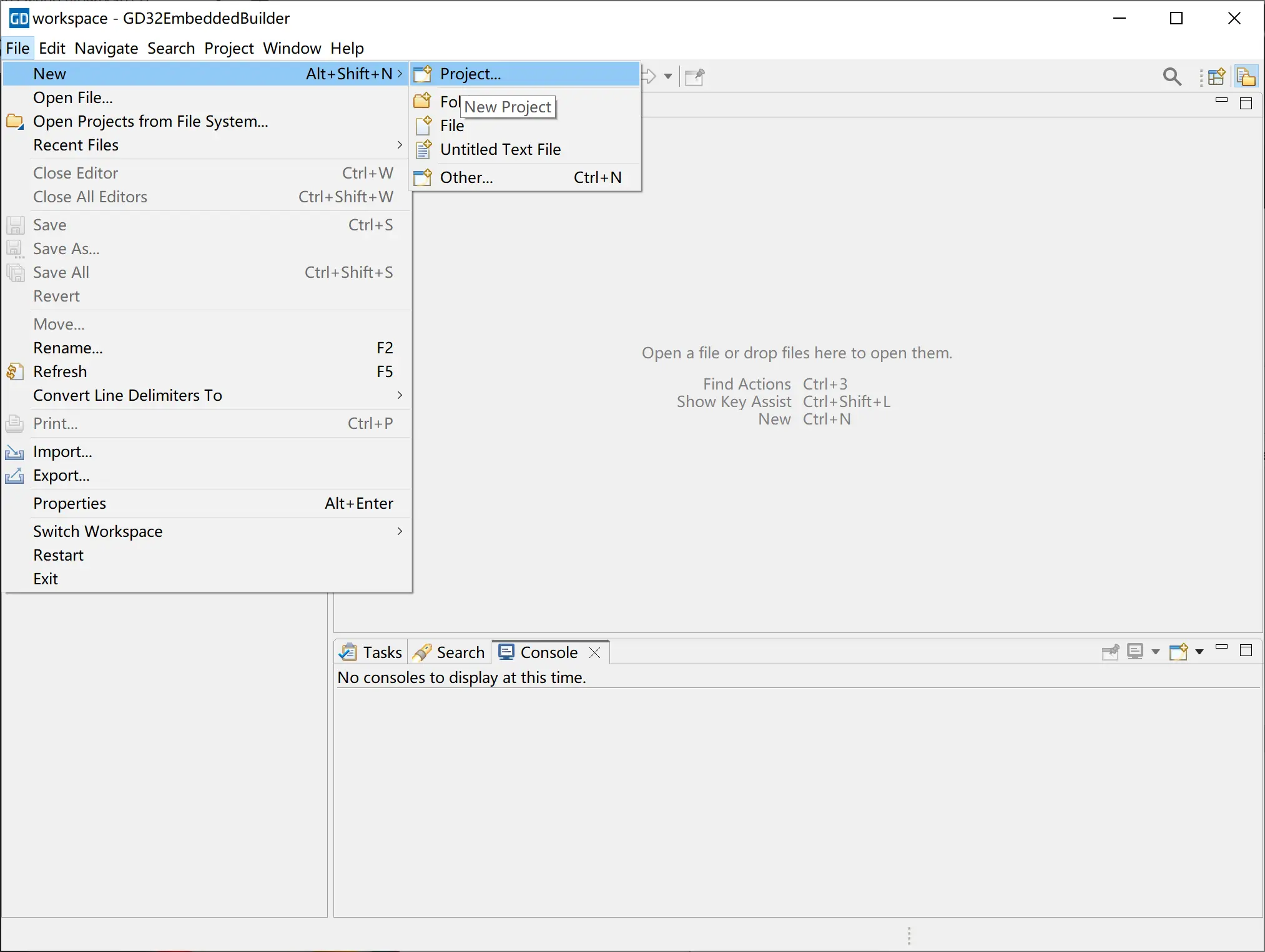

new-project0

new-project1

new-project2

new-project3

三、官方点灯项目源码解析

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
#include "gd32vw55x.h"
#include "systick.h"
#include <stdio.h>
#include "main.h"
#include "gd32vw553h_eval.h"

// 中断函数会调用这个 1ms 一次,所以刚好是 500ms 切换一次
void led_spark(void)
{
  static __IO uint32_t timingdelaylocal = 0U;
  if(timingdelaylocal) {
    if(timingdelaylocal < 500U) {
      gd_eval_led_on(LED2);
      gd_eval_led_on(LED3);
    } else {
      gd_eval_led_off(LED2);
      gd_eval_led_off(LED3);
    }

    timingdelaylocal--;
  } else {
    timingdelaylocal = 1000U;
  }
}

/*!
    \brief      main function
    \param[in]  none
    \param[out] none
    \retval     none
*/
int main(void)
{
#ifdef __FIRMWARE_VERSION_DEFINE
  uint32_t fw_ver = 0;
#endif /* __FIRMWARE_VERSION_DEFINE */

  // 应该是初始化系统时钟
  systick_config();
  // 应该是初始化中断
  eclic_priority_group_set(ECLIC_PRIGROUP_LEVEL3_PRIO1);
  // 初始化几个 GPIO
  gd_eval_led_init(LED1);
  gd_eval_led_init(LED2);
  gd_eval_led_init(LED3);
  // 开启 USART,也就是串口通信
  gd_eval_com_init(EVAL_COM0);
  // 初始化一个 GPIO 为按键模式
  gd_eval_key_init(KEY_TAMPER_WAKEUP, KEY_MODE_GPIO);

#ifdef __FIRMWARE_VERSION_DEFINE
  fw_ver = gd32vw55x_firmware_version_get();
  /* print firmware version */
  printf("\r\nGD32VW55X series firmware version: V%d.%d.%d", (uint8_t)(fw_ver >> 24), (uint8_t)(fw_ver >> 16), (uint8_t)(fw_ver >> 8));
#endif /* __FIRMWARE_VERSION_DEFINE */

  // 打印硬件状态
  printf("\r\nCK_SYS is %d\r\n", rcu_clock_freq_get(CK_SYS));
  printf("\r\nCK_AHB is %d\r\n", rcu_clock_freq_get(CK_AHB));
  printf("\r\nCK_APB1 is %d\r\n", rcu_clock_freq_get(CK_APB1));
  printf("\r\nCK_APB2 is %d\r\n", rcu_clock_freq_get(CK_APB2));

  while(1) {
    // 检查 PA1 的状态,也就是按键按下
    if(RESET == gd_eval_key_state_get(KEY_TAMPER_WAKEUP)) {
      delay_1ms(50);
      if(SET == gd_eval_key_state_get(KEY_TAMPER_WAKEUP)) {
        // 按键抬起就切换,效果就是
        gd_eval_led_toggle(LED1);
      }
    }
  }
}

四、下载程序

下载程序有个 usb-ttl 就行了,想调试的话得买 gd-link 或者 jlink v9,我手里用的 CH341A 的 ttl 和另一个 DAPLink 的 ttl。

直接用之前新建的项目编译后获得一个 10+KB 的 xxx.bin 文件,打开 GD32 All In One Programmer 选择好文件。

build

用 ttl 方式连接开发板(可以用 ch341 或者各种 link 的 ttl 模式),插上后会看到串口多出一个,我这里是 COM3。

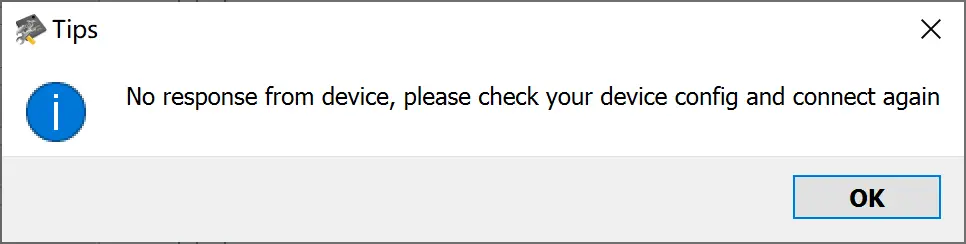

选择对应 COM 口,直接点 Connect 是不行的,因为这个开发板没有做下载按钮,记得先把开发板上的 r4 r5 直接短接(接个 100Ω 电阻也行)。

connect

你要手动用跳线帽改了以后, boot0 设置为 1,按 reset 按键。

然后点连接就会连接上了,点击右手边的下载就会下载到开发板里了。

download

这个开发板的跳线帽比较松,我掉了一个直接把 boot1 的 0 接线直接焊死了。

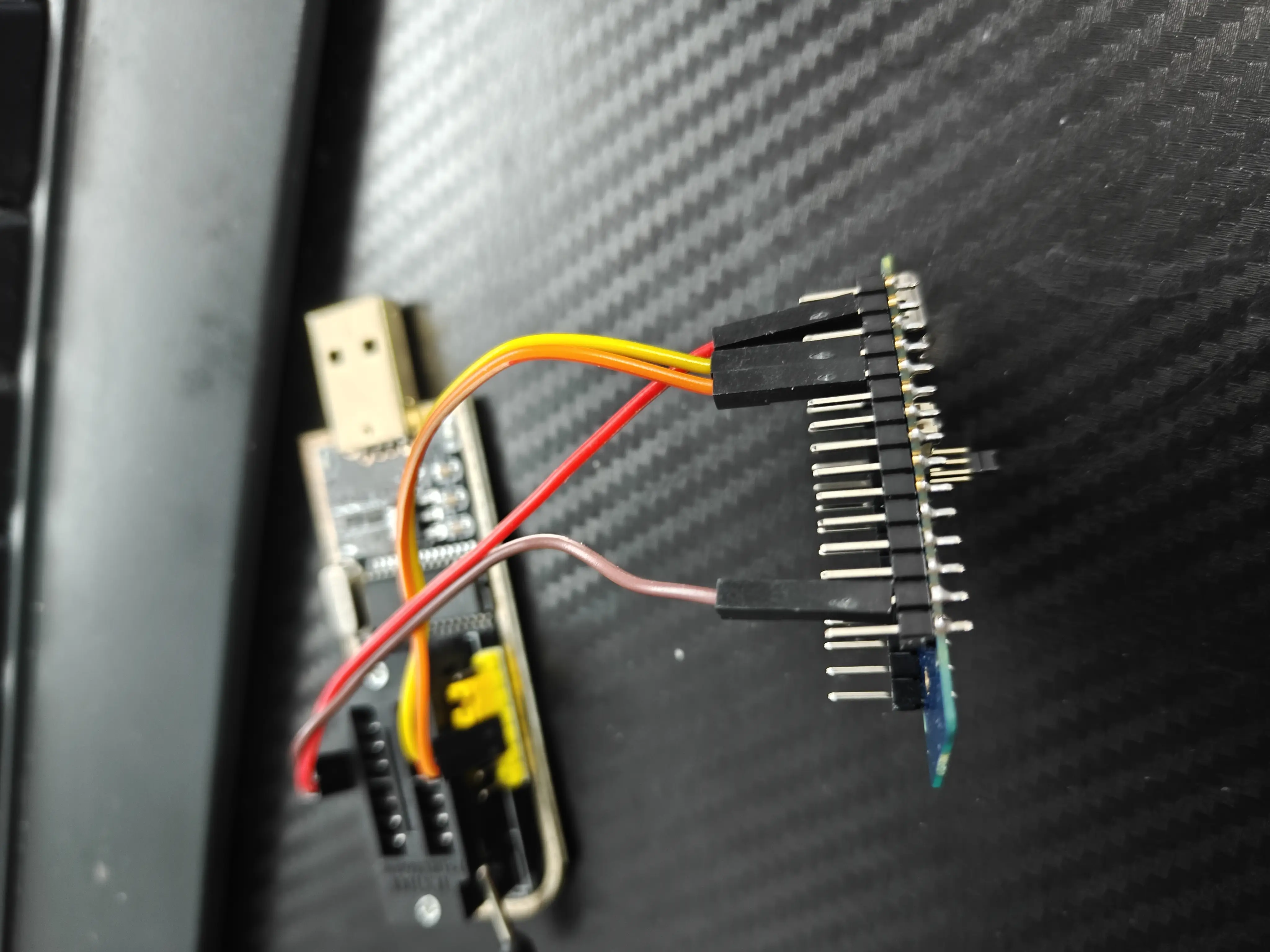

ttl 接线

ttl

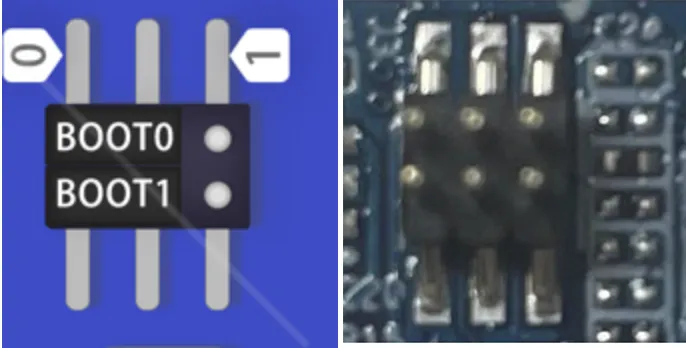

缺少的丝印

jump0

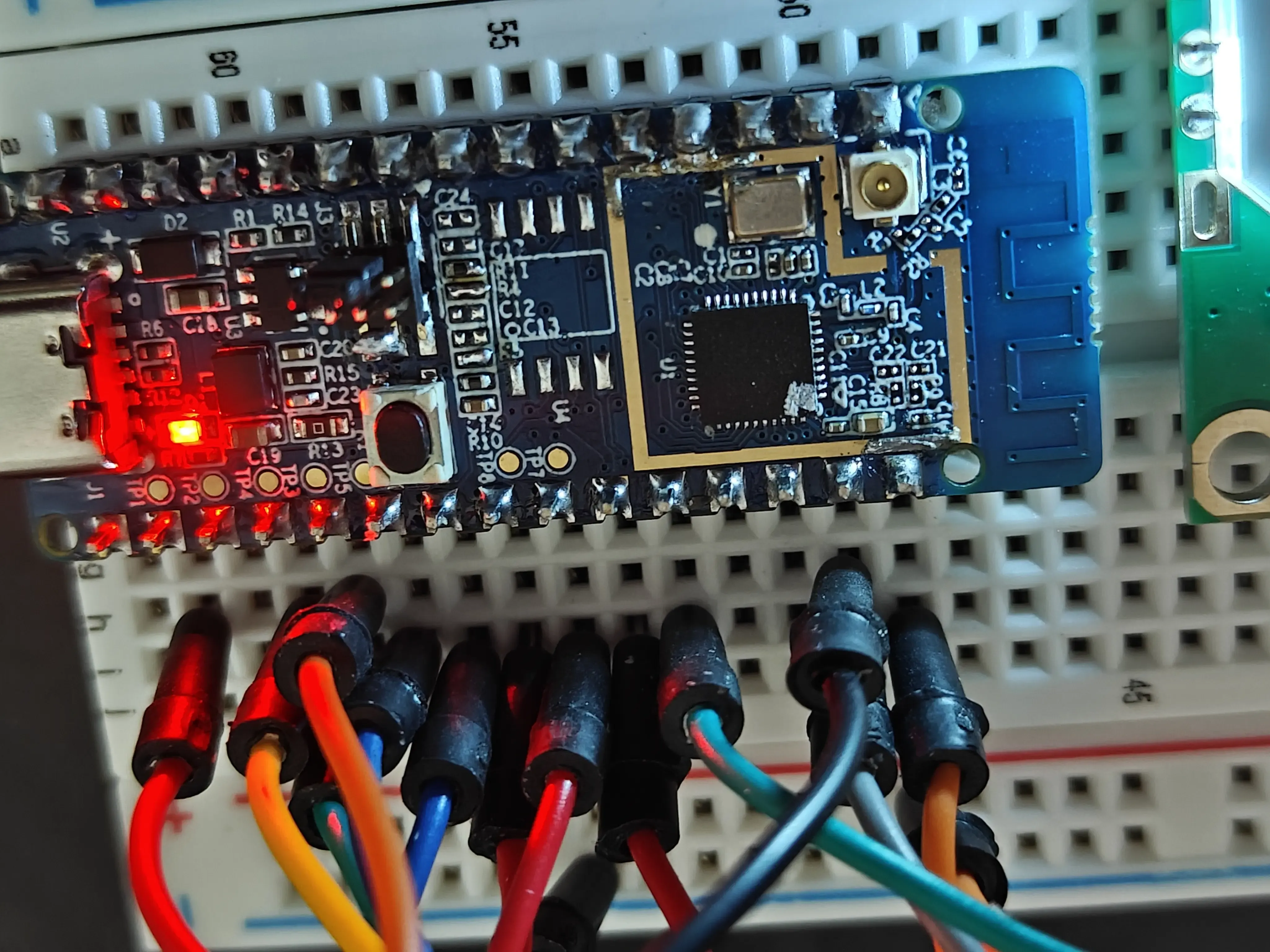

焊接了 r4 r5 的情况,下图情况是 boot0 = 0, boot1 = 0。

jump1

五、led 灯电路

这里用面包板把电路搭起来,原理就是 led 灯正极接 1k 电阻再接 3.3v 电源,负极接程序里的 GPIO 口。

搭建完硬件电路把开发板放上去,并且把 boot0 调整回 0, type-c 上电后就能看到 LED2,LED3 在间断闪烁,LED1 在长亮。

lde

六、LCD1062 驱动代码

搜了老半天全网没有找到有人用 GD32 玩 LCD1602,然后就参考 51 的 4 线版本做了一个,实际上大部分逻辑是不用自己写的,核心就三个函数。

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
// 对应 LCD1602 上面的 7 个引脚,由于全是 GPIOA 就不定义 PORT 了,只定义 PIN
#define LCD_RS_PIN    	GPIO_PIN_4  // PA4
#define LCD_RW_PIN    	GPIO_PIN_5  // PA5 这个可以省掉,直接接 GND
#define LCD_E_PIN     	GPIO_PIN_6  // PA6

#define LCD_D4_PIN    	GPIO_PIN_0  // PA0
#define LCD_D5_PIN    	GPIO_PIN_1  // PA1
#define LCD_D6_PIN    	GPIO_PIN_2  // PA2
#define LCD_D7_PIN    	GPIO_PIN_3  // PA3

#include "gd32vw55x.h"
#include "systick.h"

#define LCD1602_RS_L() GPIO_BC(GPIOA) = LCD_RS_PIN
#define LCD1602_RS_H() GPIO_BOP(GPIOA) = LCD_RS_PIN

#define LCD1602_RW_L() GPIO_BC(GPIOA) = LCD_RW_PIN
#define LCD1602_RW_H() GPIO_BOP(GPIOA) = LCD_RW_PIN

#define LCD1602_E_L() GPIO_BC(GPIOA) = LCD_E_PIN
#define LCD1602_E_H() GPIO_BOP(GPIOA) = LCD_E_PIN

// 等待 1us
static void delay_us(uint32_t us)
{
  uint32_t i = us * 160;
  while (i--) {}
}


// 初始化所有用到的 GPIO 为输出模式,且无上下拉电阻模式,并且全部设置为低位
void LCD1602_4L_Init(void) {
  rcu_periph_clock_enable(RCU_GPIOA);
  // 配置RS引脚
  gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, LCD_RS_PIN);
  gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, LCD_RS_PIN);
  GPIO_BC(GPIOA) = LCD_RS_PIN;  // 初始置低

  // 配置RW引脚(建议接地,此处保留可配置性)
  gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, LCD_RW_PIN);
  gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, LCD_RW_PIN);
  GPIO_BC(GPIOA) = LCD_RW_PIN;  // 初始置低

  // 配置E引脚
  gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, LCD_E_PIN);
  gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, LCD_E_PIN);
  GPIO_BC(GPIOA) = LCD_E_PIN;    // 初始置低

  // 配置数据线D4-D7
  gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, LCD_D4_PIN);
  gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, LCD_D4_PIN);
  GPIO_BC(GPIOA) = LCD_D4_PIN;    // 初始置低

  gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, LCD_D5_PIN);
  gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, LCD_D5_PIN);
  GPIO_BC(GPIOA) = LCD_D5_PIN;    // 初始置低

  gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, LCD_D6_PIN);
  gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, LCD_D6_PIN);
  GPIO_BC(GPIOA) = LCD_D6_PIN;    // 初始置低

  gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, LCD_D7_PIN);
  gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, LCD_D7_PIN);
  GPIO_BC(GPIOA) = LCD_D7_PIN;    // 初始置低

  // 初始化 lcd
  LCD1602_4L_WriteCMD(0x28);//四线模式
  LCD1602_4L_WriteCMD(0x0c);
  LCD1602_4L_WriteCMD(0x06);
  LCD1602_4L_WriteCMD(0x01);//清屏
  delay_us(50);
}


static void LCD1602_4L_Write(unsigned char cmd, unsigned char data) {
  // 写命令和写数据只有一个 RS 寄存器不同
  if (cmd) LCD1602_RS_L(); else LCD1602_RS_H();
  // RW 是可以不整的,如果不需要读的话
  LCD1602_RW_L();
  // 开启写入数据
  LCD1602_E_H();

  // 按倒序写 0b11110000 的数据到 D4-D7
  // gpio_bit_write 是 GPIO_BC GPIO_BOP 的包装
  gpio_bit_write(GPIOA, LCD_D4_PIN, data&0x10);
  gpio_bit_write(GPIOA, LCD_D5_PIN, data&0x20);
  gpio_bit_write(GPIOA, LCD_D6_PIN, data&0x40);
  gpio_bit_write(GPIOA, LCD_D7_PIN, data&0x80);

  // 等待并开启下一次写入
  delay_us(1);
  LCD1602_E_L();
  delay_us(1);
  LCD1602_E_H();

  // 按倒序写 0b00001111 的数据到 D4-D7
  gpio_bit_write(GPIOA, LCD_D4_PIN, data&0x01);
  gpio_bit_write(GPIOA, LCD_D5_PIN, data&0x02);
  gpio_bit_write(GPIOA, LCD_D6_PIN, data&0x04);
  gpio_bit_write(GPIOA, LCD_D7_PIN, data&0x08);

  // 最后再关闭写入
  delay_us(1);
  LCD1602_E_L();
	delay_us(100);
}

void LCD1602_4L_WriteCMD(unsigned char CMD) {
  LCD1602_4L_Write(1, CMD);
}

void LCD1602_4L_WriteData(unsigned char CMD) {
  LCD1602_4L_Write(0, CMD);
}

// 设置位置
void LCD1602_4L_SetCursor(unsigned char Line,unsigned char Column)
{
  if(Line==1)
  {
    LCD1602_4L_WriteCMD(0x80|(Column-1));
  }
  if(Line==2)
  {
    LCD1602_4L_WriteCMD(0x80|(Column-1)+0x40);
  }
  if(Line==3)
  {
    LCD1602_4L_WriteCMD(0x80|(Column-1)+20);
  }
  if(Line==4)
  {
    LCD1602_4L_WriteCMD(0x80|(Column-1)+0x54);
  }
}

// 补一个这个用来直接写文字,比较方便
void LCD1602_4L_PrintString(unsigned char Line,unsigned char Column,unsigned char *String)
{
  unsigned char i;
  LCD1602_4L_SetCursor(Line, Column);
  for(i=0;String[i]!=0;i++)
  {
    LCD1602_4L_WriteData(String[i]);
  }
}

// 补一个这个用来直接清理文字
void LCD1602_4L_Clear(unsigned char Line,unsigned char Column, unsigned char Length) {
  unsigned char i;
  LCD1602_4L_SetCursor(Line, Column);
  for(i=0;i<Length;i++)
  {
    LCD1602_4L_WriteData(' ');
  }
}

最后是示例运行代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
// 去掉了 LED 灯了,这里不需要
void led_spark(void) {}

int main(void)
{
#ifdef __FIRMWARE_VERSION_DEFINE
  uint32_t fw_ver = 0;
#endif /* __FIRMWARE_VERSION_DEFINE */

  systick_config();
  eclic_priority_group_set(ECLIC_PRIGROUP_LEVEL3_PRIO1);

  // 串口还是初始化一下,在没有 link 来做调试的情况下可以用 printf 大法手动调试
  gd_eval_com_init(EVAL_COM0);

  // 初始化 lcd
  LCD1602_4L_Init();


#ifdef __FIRMWARE_VERSION_DEFINE
  fw_ver = gd32vw55x_firmware_version_get();
  /* print firmware version */
  printf("\r\nGD32VW55X series firmware version: V%d.%d.%d", (uint8_t)(fw_ver >> 24), (uint8_t)(fw_ver >> 16), (uint8_t)(fw_ver >> 8));
#endif /* __FIRMWARE_VERSION_DEFINE */

  /* print out the clock frequency of system, AHB, APB1 and APB2 */
  printf("\r\nCK_SYS is %d\r\n", rcu_clock_freq_get(CK_SYS));
  printf("\r\nCK_AHB is %d\r\n", rcu_clock_freq_get(CK_AHB));
  printf("\r\nCK_APB1 is %d\r\n", rcu_clock_freq_get(CK_APB1));
  printf("\r\nCK_APB2 is %d\r\n", rcu_clock_freq_get(CK_APB2));

  while(1) {
    // 每两秒切换文字,在两行上,并且清理掉之前的文字。
    LCD1602_4L_PrintString(1, 1, "GD32,OK");
    delay_1ms(2000);
    LCD1602_4L_Clear(1, 1, 16);
    LCD1602_4L_PrintString(2, 1, "iCEasy,Yes");
    delay_1ms(2000);
    LCD1602_4L_Clear(2, 1, 16);
  }
}

顺便说一下我的接线:

LCD 针脚目标说明
GNDGND接开发板地
VDD+5V接开发板5V(必须用 5V 给开发板供电)
VO2KΩ -> GND通过 2KΩ 接开发板地
RSPA4接开发板 PA4
RWPA5接开发板 PA5(可以忽略直接接地)
EPA6接开发板 PA6
D4-D7PA0-PA34 个数据线接到开发板的 PA0-PA3
BLA100Ω -> +5V通过 100Ω 接开发板 5V
BLKGND接开发板地

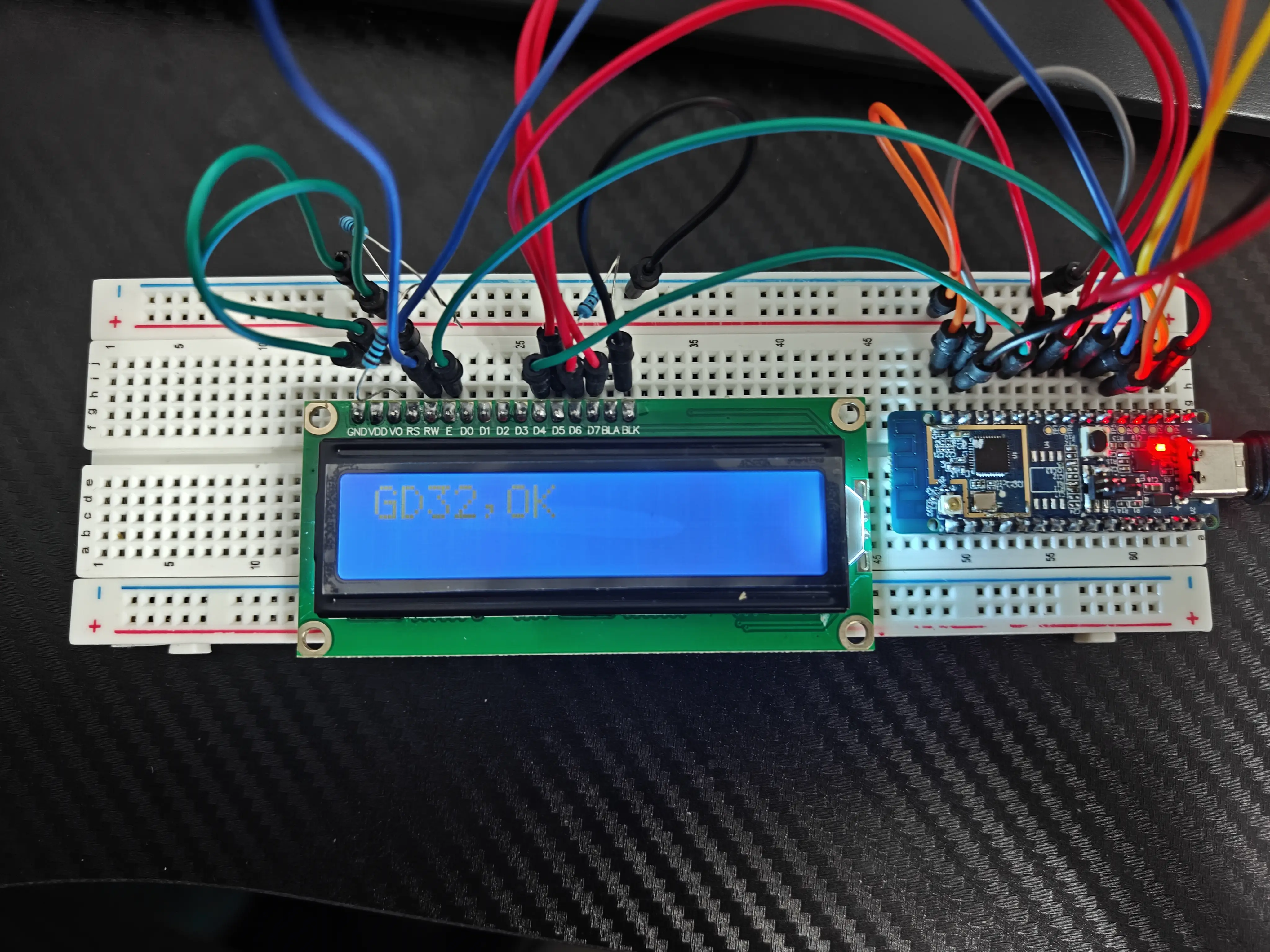

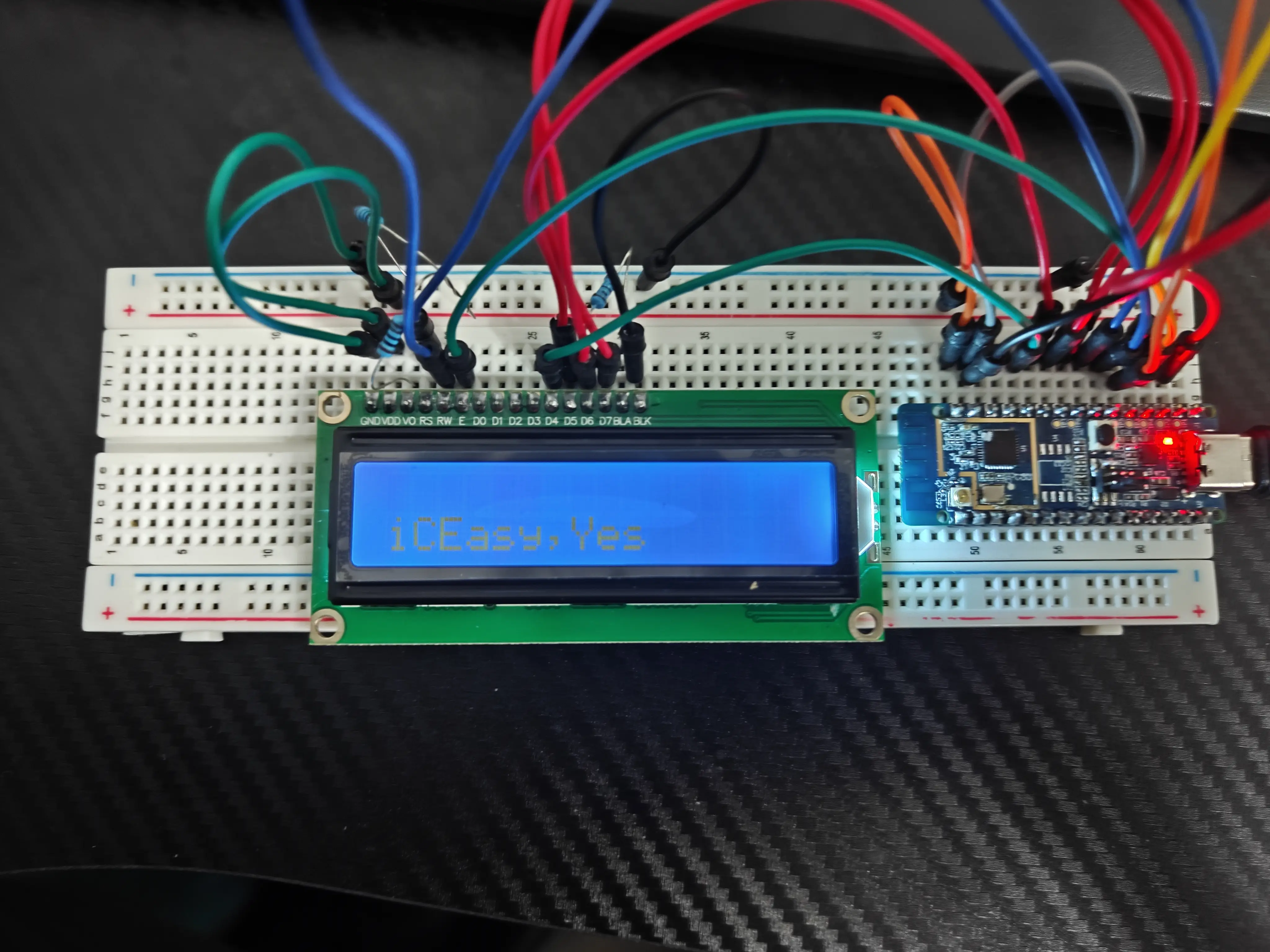

程序写入后接线的效果

lcd1

lcd2
